Linea Blues

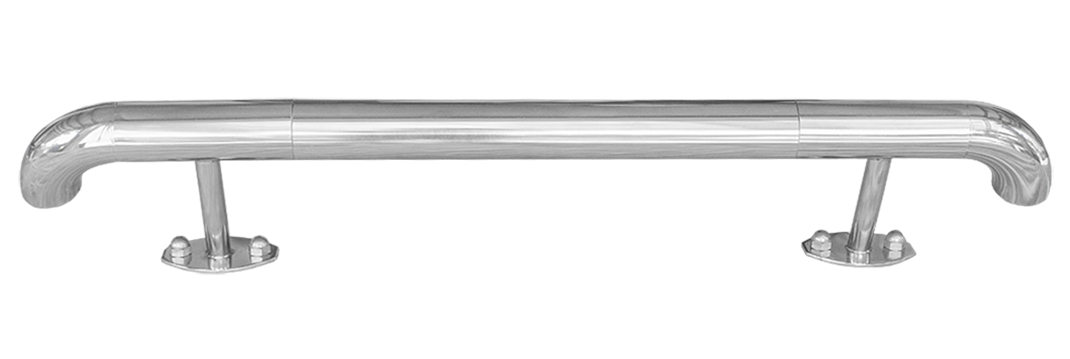

esempio di paracolpi rettilineo in acciaio inox linea blues esempio di paracolpi rettilineo con piedino centrale in acciaio inox linea blues

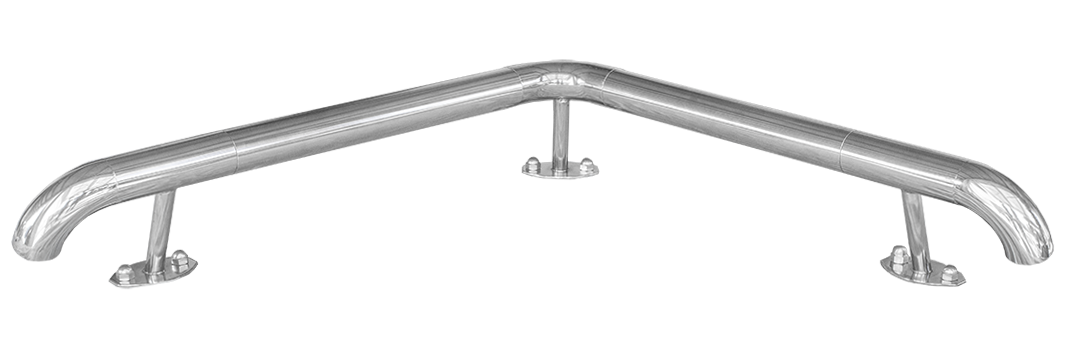

esempio di paracolpi con angolo interno in acciaio inox linea blues esempio di paracolpi con angolo esterno in acciaio inox linea blues

Moduli

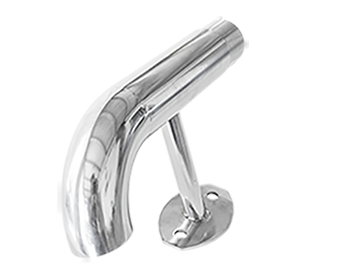

Art. 01

Finale destro

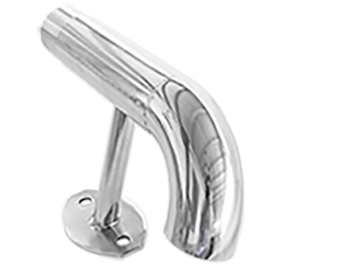

paracopi in acciaio inox finale destro linea blues

- Materiale: AISI 304
- Tubo: (ø 52 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 02

Piedino centrale

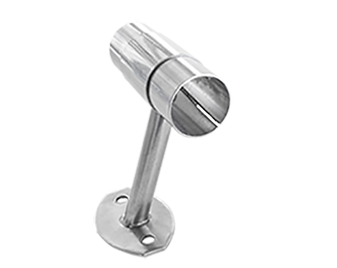

paracopi in acciaio inox piedino centrale linea blues

- Materiale: AISI 304
- Tubo: (ø 52 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 03

Finale sinistro

paracopi in acciaio inox finale sinistro linea blues

- Materiale: AISI 304
- Tubo: (ø 52 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

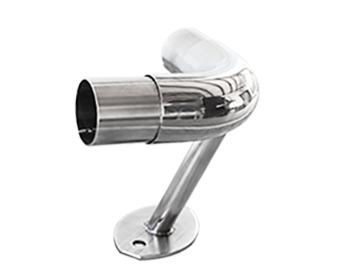

Art. 04

Curva esterna

paracopi in acciaio inox curva esterna linea blues

- Materiale: AISI 304
- Tubo: (ø 52 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 05

Curva interna

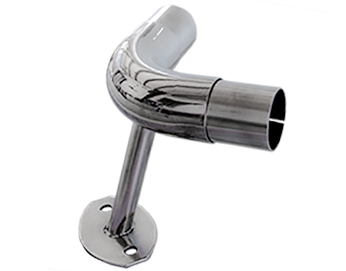

paracopi in acciaio inox curva interna linea blues

- Materiale: AISI 304
- Tubo: (ø 52 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 06

Tubo connettore

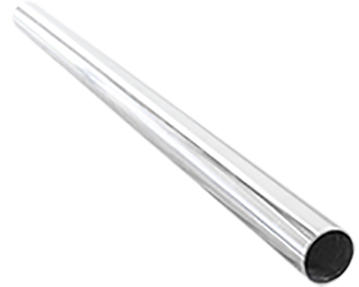

paracopi in acciaio inox tubo connettore linea blues

- Materiale: AISI 304
- Tubo: (ø 52 x 1,5) mm
- Lunghezza: a richiesta
- Finitura: lucida

Art. 01_a

Finale destro

paracopi in acciaio inox finale destro linea blues

- Materiale: AISI 304
- Tubo: (ø 40 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 02_a

Piedino centrale

paracopi in acciaio inox piedino centrale linea blues

- Materiale: AISI 304
- Tubo: (ø 40 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 03_a

Finale sinistro

paracopi in acciaio inox finale sinistro linea blues

- Materiale: AISI 304
- Tubo: (ø 40 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 04_a

Curva esterna

paracopi in acciaio inox curva esterna linea blues

- Materiale: AISI 304
- Tubo: (ø 40 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 05_a

Curva interna

paracopi in acciaio inox curva interna linea blues

- Materiale: AISI 304
- Tubo: (ø 40 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 06_a

Tubo connettore

paracopi in acciaio inox tubo connettore linea blues

- Materiale: AISI 304
- Tubo: (ø 40 x 1,5) mm
- Lunghezza: a richiesta
- Finitura: lucida

Art. 07

Paracolpi angolare a "elle"

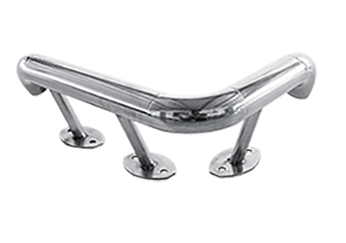

paracolpi in acciao inox protezione angolare elle linea blues

- Materiale: AISI 304
- Tubo: (ø 52 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida

Art. 08

Paracolpi angolare a "elle coricata"

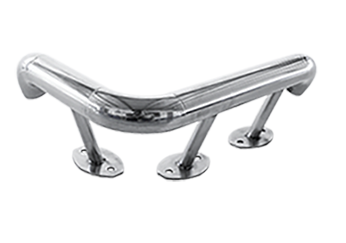

paracolpi in acciao inox protezione angolare elle coricata linea blues

- Materiale: AISI 304
- Tubo: (ø 52 x 1,5) mm
- Altezza: 170 mm
- Finitura: lucida


Assemblaggio e istallazione

- Il montaggio tra due moduli successivi ed il tubo connettore avviene attraverso il tubo di raccordo, solidale al modulo.
- Il tubo connettore viene tagliato alla lunghezza ottenuta tenendo conto degli ingombri dei moduli e della lunghezza delle superfici da proteggere.
- La lunghezza massima consigliata del tubo connettore è pari a 130 cm.
- I moduli vengono fissati al pavimento attraverso il sistema tassello + vite a doppia filettatura + dado cieco, utilizzando i due fori presenti sulle piastre orizzontali.

Art. 31

Sistema di fissaggio

sistema di fissaggio paracolpi linea blues

- Tassello in plastica: (ø 14 x 75) mm
- Vite a doppia filettatura: M10 x 100 mm
- Dado cieco in AISI 304: M10 (UNI 5721)
